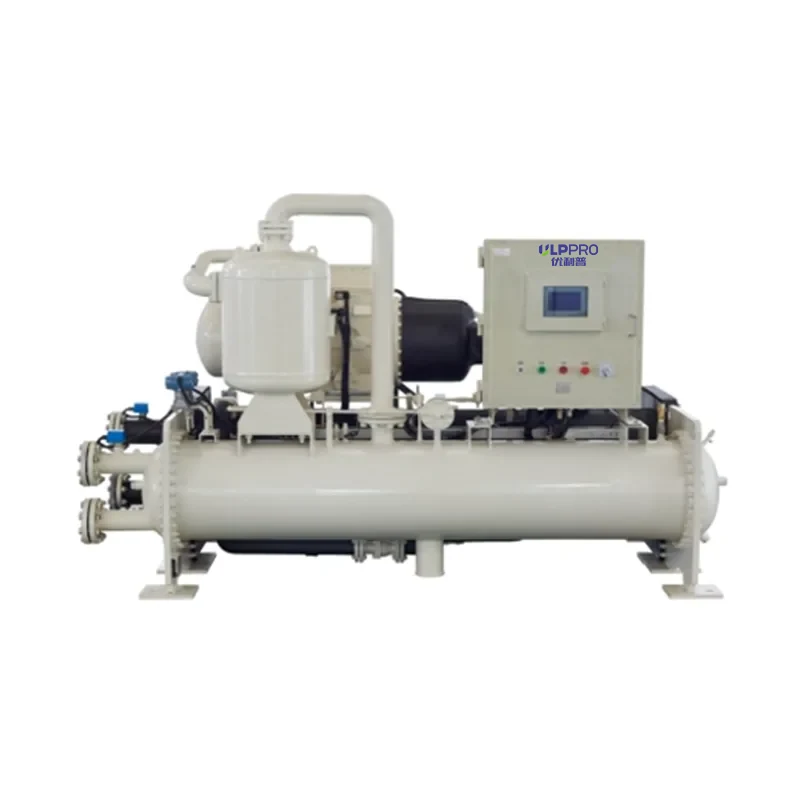

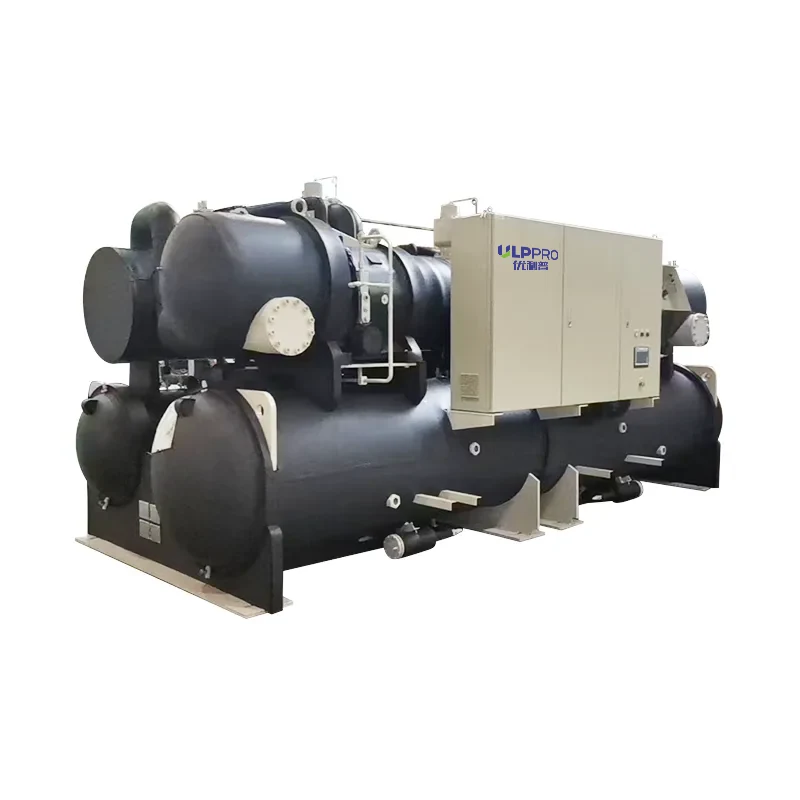

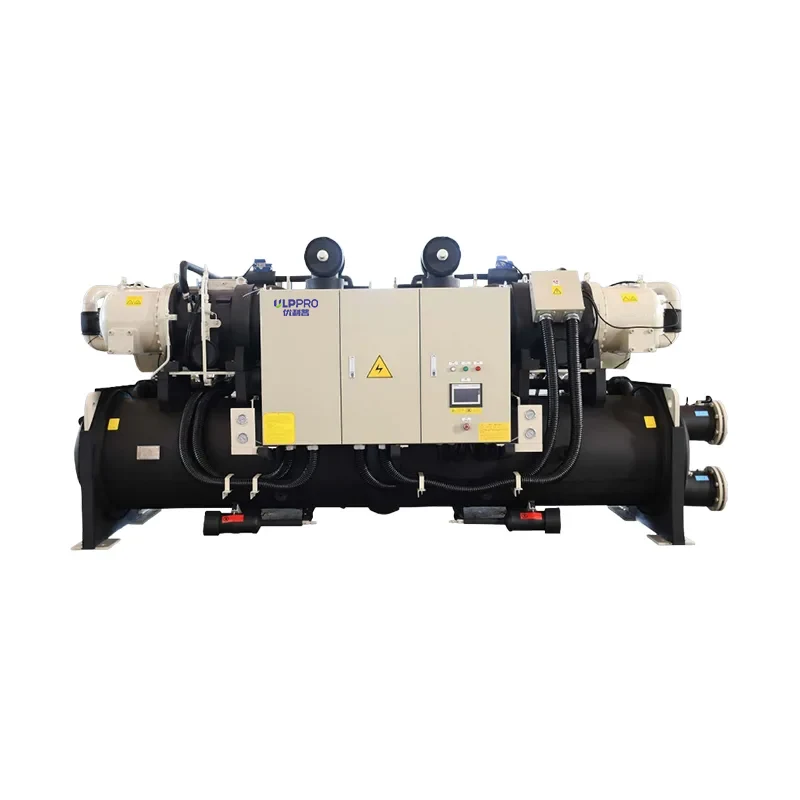

Schraubenkühler mit normaler Temperatur

Der China Yuzhen Normaltemperatur-Schraubenkühler ist ein hocheffizientes, stabiles und einfach zu bedienendes Kühlgerät, das für gewerbliche Gebäude, industrielle Kühlung und große Klimaanlagen geeignet ist.

Anfrage absenden

Produktbeschreibung

Der Normaltemperatur-Schraubenkühler des Yuzhen-Lieferanten verwendet einen halbhermetischen Doppelschneckenkompressor in Kombination mit einem hocheffizienten Kondensator und einem fortschrittlichen Verdampferdesign, um eine stabile Kühlleistung, einen reibungslosen Betrieb und eine hohe Energieeffizienz zu erreichen. Das Gerät ist kompakt aufgebaut und einfach zu installieren. Es ist außerdem mit einem intelligenten Steuerungssystem ausgestattet, mit dem Benutzer den Betriebsstatus des Geräts einfach überwachen und anpassen können. Als führender Hersteller von Kühlgeräten vereinen Hanbell-Schraubenkompressoren international fortschrittliche Technologie mit jahrelanger Anwendungserfahrung. Ihre Produkte erfüllen nicht nur die Bedürfnisse des heimischen Marktes, sondern werden auch in die ganze Welt exportiert und erfreuen sich großer Beliebtheit.

Vorteile

1. Hohe Effizienz und Energieeinsparung

Der halbhermetische Doppelschneckenverdichter erreicht in Kombination mit dem Sprühverdampfer einen hohen Gesamtwirkungsgrad und reduziert den Energieverbrauch.

Unter normalen Betriebsbedingungen bietet der Normaltemperatur-Schraubenkühler erhebliche Energieeinsparungen und hilft Ihnen, Ihre Stromrechnungen zu senken.

2. Intelligente Steuerung und komfortable Bedienung

Ausgestattet mit einem fortschrittlichen Mikrocomputer-Steuerungssystem kann es den Gerätestatus in Echtzeit überwachen und Betriebsparameter automatisch anpassen.

Die Benutzeroberfläche ist benutzerfreundlich und die Touchscreen-Bedienung ist einfach und intuitiv und ermöglicht eine schnelle Einstellung von Temperatur, Durchflussrate und anderen Parametern.

3. Hohe Zuverlässigkeit

Der Kompressor und der Motor sind mit optimierter Kühlung ausgestattet, um einen stabilen Betrieb über lange Zeiträume zu gewährleisten.

Die wichtigsten Komponenten des Geräts sind rational angeordnet, was die Vereisung und Wartungshäufigkeit reduziert und die Lebensdauer verlängert.

Das Gerät verfügt über mehrere Schutzfunktionen, darunter Spannungsanomalieschutz, Kompressorüberhitzungsschutz, Niederdruck- und Frostschutzschutz, um einen sicheren Betrieb zu gewährleisten.

4. Flexible Installation und einfache Wartung

Das Gerät erfordert keine zusätzlichen Absaugvorrichtungen, was die Anordnung des Geräteraums vereinfacht und Platz spart.

Der modulare Aufbau erleichtert Wartung und Reparatur und reduziert Ausfallzeiten.

Der Kältemitteldurchfluss kann je nach Last angepasst werden, um einen stabilen Betrieb unter verschiedenen Arbeitsbedingungen zu gewährleisten.

Technische Highlights:

Doppelschneckenkompressor: Reibungsloser Betrieb, geringe Vibration und lange Lebensdauer.

Hocheffizienter Kondensator: Das Design der oberen und unteren Zone verbessert die Wärmeaustauscheffizienz und senkt die Kondensationstemperatur um 0,5 bis 1 °C.

Sprühverdampfer: Flüssiges Kältemittel bildet einen dünnen Film auf der Rohrwand und verbessert so die Effizienz des Wärmeaustauschs.

Präzise Durchflussregelung: Das Design der Messblende gewährleistet eine flexible Lastanpassung ohne bewegliche Teile und reduziert so die Ausfallrate. Umfassender Sicherheitsschutz: Mehrere Überwachungs- und Alarmsysteme sorgen für einen langfristig zuverlässigen Betrieb des Geräts.

Marken- und Unternehmensvorteile

Unsere Schraubenkompressoren nutzen fortschrittliche Verarbeitungsgeräte und Prüfsysteme und unsere Produkte haben die Zertifizierungen ISO-9001, UL, CE und Swiss Lloyd's Register erhalten. Aufgrund ihrer langfristig stabilen Leistung und hohen Effizienz erfreuen sich Hanbell-Produkte auf dem Weltmarkt großer Beliebtheit. In den letzten Jahren hat die jährliche Wachstumsrate unserer Schraubenkompressoren 30–40 % erreicht, was die breite Anerkennung in der Branche und ihr zukünftiges Potenzial zeigt.

Leistung und Spezifikationen des Produkts

Leistungsparametertabelle für hocheffiziente Kühleinheiten (R134a, Einzeleinheit)

EMCS-		A050LYE	A060LYE	A075LYE	A080LYE	A085LYE	A100LYE	A115LYE	A130LYE
Kühlkapazität	kW	187	214	262	288	302	347	394	453
Eingangsleistung	Kw	31	35	42	48	50	57	65	75
Volllast-Effizienz-COP	kW/kW	6.03	6.11	6.24	6.00	6.04	6.09	6.06	6.04
Kondensator
Wasserdurchflussrate	m3/h	37	43	52	58	61	69	69	91
Wasserdruckabfall	kPa	43	44	46	42	45	46	46	48
Einlass- und Auslassrohrschnittstellen	DN	100	100	100	125	125	125	125	125
Verdampfer
Wasserdurchflussrate	m3/h	32	37	45	50	52	60	68	78
Wasserdruckabfall	kPa	24	25	24	26	28	27	31	32
Einlass- und Auslassrohrschnittstellen	DN	100	100	100	125	125	125	125	125
Dimension
A (L)	mm	3000	3000	3050	3050	3050	3050	3050	3050
B(W)	mm	1350	1350	1450	1450	1550	1600	1650	1650
C (H)	mm	1650	1700	1750	1750	1750	1850	1950	1950
D	mm	2320	2320	2320	2320	2320	2320	2320	2320
E	mm	1050	1050	1050	1150	1200	1250	1250	1300
Transportgewicht	kg	2300	2500	2700	2900	3100	3200	3300	3600
Betriebsgewicht	kg	2450	2650	2900	3100	3300	3400	3550	3900
Kältemittelfüllvolumen	kg	85	90	100	110	120	130	150	180

1) Nominale Betriebsbedingungen des Geräts

Verdampfer: Einlasswassertemperatur 12℃, Auslasswassertemperatur 7℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Das Gerät wurde gemäß der Norm GB/T18430.1 entwickelt, hergestellt und geprüft.

3) Anwendbares Kältemittel: R134a

4) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

5) Die wasserseitige Standarddruckbelastbarkeit des Geräts beträgt 1,0 MPa;

6) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

7) Die Anschlüsse des Verdampfers und des Kondensators sind alle Flanschverbindungen;

8) Sowohl der Verdampfer als auch der Kondensator verwenden hocheffiziente TP2-Heizrohre;

9) Dies dient nur als Referenz. Es kann nur nach Bestätigung und Stempel als Grundlage für die Vertragsunterzeichnung verwendet werden.

Leistungsparametertabelle für hocheffiziente Kühleinheiten (R134a, Einzeleinheit)

EMCS-		A145LYE	A170LYE	A190LYE	A215LYE	A240LYE	A280LYE	A300LYE
Kühlkapazität	kW	509	279	338	354	391	424	440
Eingangsleistung	Kw	69	76	91	93	105	112	117
Volllast-Effizienz-COP	kW/kW	7.38	3.67	3.71	3.81	3.72	3.79	3.76
Kondensator
Wasserdurchflussrate	m3/h	99	61	74	77	85	92	96
Wasserdruckabfall	kPa	41	40	44	37	39	40	46
Einlass- und Auslassrohrschnittstellen	DN	125	125	125	150	150	150	150
Verdampfer
Wasserdurchflussrate	m3/h	97	53	65	68	75	81	84
Wasserdruckabfall	kPa	42	42	47	42	44	44	57
Einlass- und Auslassrohrschnittstellen	DN	125	125	125	150	150	150	150
Dimension
A (L)	mm	3000	3000	3000	3050	3050	3050	3050
B(W)	mm	1350	1350	1450	1510	1510	1510	1510
C (H)	mm	1900	1900	1950	2000	2000	2000	2000
D	mm	2320	2320	2320	2320	2320	2320	2320
E	mm	1100	1100	1250	1300	1300	1300	1300
Transportgewicht	kg	2900	3000	3050	3100	3200	3300	3400
Betriebsgewicht	kg	3050	3150	3250	3300	3400	3500	3600
Kältemittelfüllvolumen	kg	100	115	135	130	155	165	180

1) Nominale Betriebsbedingungen des Geräts

Verdampfer: Einlasswassertemperatur 12℃, Auslasswassertemperatur 7℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Das Gerät wurde gemäß der Norm GB/T18430.1 entwickelt, hergestellt und geprüft.

3) Anwendbares Kältemittel: R134a

4) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

5) Die wasserseitige Standarddruckbelastbarkeit des Geräts beträgt 1,0 MPa;

6) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

7) Die Anschlüsse des Verdampfers und des Kondensators sind alle Flanschverbindungen;

8) Sowohl der Verdampfer als auch der Kondensator verwenden hocheffiziente TP2-Heizrohre;

9) Dies dient nur als Referenz. Es kann nur nach Bestätigung und Stempel als Grundlage für die Vertragsunterzeichnung verwendet werden.

Leistungsparametertabelle für hocheffiziente Kühleinheit (R134a, Doppeleinheit)

EMCS-		B100LYE	B120LYE	B150LYE	B160LYE	B170LYE	B200LYE	B230LYE	B260LYE
Kühlkapazität	kW	374	428	524	576	604	694	792	906
Eingangsleistung	Kw	62	71	84	96	100	114	130	150
Volllast-Effizienz-COP	kW/kW	6.03	6.03	6.24	6.00	6.04	6.09	6.09	6.04
Kondensator
Wasserdurchflussrate	m3/h	5	86	105	116	121	139	159	182
Wasserdruckabfall	kPa	50	51	53	54	56	54	82	85
Einlass- und Auslassrohrschnittstellen	DN	125	125	150	150	150	150	150	200
Verdampfer
Wasserdurchflussrate	m3/h	64	74	90	99	104	119	136	156
Wasserdruckabfall	kPa	54	53	54	56	55	57	86	85
Einlass- und Auslassrohrschnittstellen	DN	125	125	150	150	150	150	150	200
Dimension
A (L)	mm	4300	4300	4350	4350	4350	4350	4900	4900
B(W)	mm	1800	1850	1900	1900	1950	1950	2150	2200
C (H)	mm	1800	1800	1850	1850	1900	1900	2000	2000
D	mm	3220	3220	3220	3220	3220	3220	3880	3880
E	mm	1550	1300	1400	1450	1500	1500	1550	1600
Transportgewicht	kg	3800	4000	4300	4600	5300	5900	6500	7000
Betriebsgewicht	kg	4000	4250	4550	4900	5600	6300	5900	7400
Kältemittelfüllvolumen	kg	150	180	200	220	250	280	300	320

1) Nominale Betriebsbedingungen des Geräts

Verdampfer: Einlasswassertemperatur 12℃, Auslasswassertemperatur 7℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Das Gerät wurde gemäß der Norm GB/T18430.1 entwickelt, hergestellt und geprüft;

3) Anwendbares Kältemittel: R134a;

4) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

5) Die wasserseitige Standarddruckbelastbarkeit des Geräts beträgt 1,0 MPa;

6) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

7) Die Anschlüsse des Verdampfers und des Kondensators sind alle Flanschverbindungen;

8) Sowohl der Verdampfer als auch der Kondensator verwenden hocheffiziente TP2-Heizrohre;

9) Dies dient nur als Referenz. Es kann nur nach Bestätigung und Stempel als Grundlage für die Vertragsunterzeichnung verwendet werden.

Leistungsparametertabelle für hocheffiziente Kühleinheit (R134a, Doppeleinheit)

EMCS-		B290LYE	B340LYE	B380LYE	B430LYE	B480LYE	B560LYE	B600LYE
Kühlkapazität	kW	1018	1197	1348	1524	1702	1944	2062
Eingangsleistung	Kw	168	190	213	241	268	304	322
Volllast-Effizienz-COP	kW/kW	6.06	6.30	6.33	6.32	6.35	6.39	6.40
Kondensator
Wasserdurchflussrate	m3/h	204	239	268	304	339	387	410
Wasserdruckabfall	kPa	83	86	85	88	91	89	90
Einlass- und Auslassrohrschnittstellen	DN	200	200	200	200	250	250	250
Verdampfer
Wasserdurchflussrate	m3/h	175	206	232	262	293	334	355
Wasserdruckabfall	kPa	88	87	90	96	91	92	94
Einlass- und Auslassrohrschnittstellen	DN	200	200	200	200	250	250	250
Dimension
A (L)	mm	4950	4950	4950	5300	5300	5600	5600
B(W)	mm	2200	2250	2250	2400	2400	2550	2550
C (H)	mm	2050	2100	2100	2300	2300	2400	2400
D	mm	3880	3880	3880	3880	3880	3880	3880
E	mm	1600	1650	1650	1800	1800	1900	1950
Transportgewicht	kg	7500	8000	8500	10700	11300	11800	12500
Betriebsgewicht	kg	7900	8500	9100	11500	12100	12800	13600
Kältemittelfüllvolumen	kg	350	400	450	550	600	650	700

1) Nominale Betriebsbedingungen des Geräts

Verdampfer: Einlasswassertemperatur 12℃, Auslasswassertemperatur 7℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Das Gerät wurde gemäß der Norm GB/T18430.1 entwickelt, hergestellt und geprüft.

3) Anwendbares Kältemittel: R134a

4) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

5) Die wasserseitige Standarddruckbelastbarkeit des Geräts beträgt 1,0 MPa;

6) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

7) Die Anschlüsse des Verdampfers und des Kondensators sind alle Flanschverbindungen;

8) Sowohl der Verdampfer als auch der Kondensator verwenden hocheffiziente TP2-Heizrohre;

9) Dies dient nur als Referenz. Es kann nur nach Bestätigung und Stempel als Grundlage für die Vertragsunterzeichnung verwendet werden.

Leistungsparametertabelle für Kühleinheit (R134a, Einzelgerät)

EMCS-		A040LY	A050LY	A055LY	A060LY	A065LY	A070LY	A080LY	A085LY
Kühlkapazität	kW	136	177	182	215	227	249	276	301
Eingangsleistung	Kw	25	32	33	38	40	43	47	52
Volllast-Effizienz-COP	kW/kW	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
Kondensator
Wasserdurchflussrate	m3/h	28	36	37	44	46	50	56	61
Wasserdruckabfall	kPa	21	22	24	32	34	32	35	33
Einlass- und Auslassrohrschnittstellen	DN	80	100	100	100	100	100	100	100
Verdampfer
Wasserdurchflussrate	m3/h	23	30	31	37	39	43	47	52
Wasserdruckabfall	kPa	25	24	24	35	36	35	36	36
Einlass- und Auslassrohrschnittstellen	DN	80	100	100	100	100	100	100	100
Dimension
A (L)	mm	2450	2450	2450	2950	2950	2950	2950	3000
B(W)	mm	1150	1200	1200	1250	1300	1300	1300	1300
C (H)	mm	1600	1650	1700	1800	1850	1850	1850	1850
D	mm	1820	1820	1820	2320	2320	2320	2320	2320
E	mm	900	950	1000	1000	1050	1050	1050	1050
Transportgewicht	kg	2050	2100	2200	2400	2600	2700	2800	2900
Betriebsgewicht	kg	2100	2150	2250	2500	2700	2800	2900	3000
Kältemittelfüllvolumen	kg	50	50	60	60	60	65	75	80

1) Nominale Betriebsbedingungen des Geräts

Verdampfer: Einlasswassertemperatur 12℃, Auslasswassertemperatur 7℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Das Gerät wurde gemäß der Norm GB/T18430.1 entwickelt, hergestellt und geprüft.

3) Anwendbares Kältemittel: R134a

4) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

5) Die wasserseitige Standarddruckbelastbarkeit des Geräts beträgt 1,0 MPa;

6) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

7) Die Anschlüsse des Verdampfers und des Kondensators sind alle Flanschverbindungen;

8) Sowohl der Verdampfer als auch der Kondensator verwenden hocheffiziente TP2-Heizrohre;

9) Dies dient nur als Referenz. Es kann nur nach Bestätigung und Stempel als Grundlage für die Vertragsunterzeichnung verwendet werden.

Leistungsparametertabelle für Kühleinheit (R134a, Einzelgerät)

EMCS-		A100LY	A105LY	A115LY	A120LY	A130LY	A150LY	A165LY	A175LY
Kühlkapazität	kW	343	369	405	431	454	521	578	621
Eingangsleistung	Kw	59	64	69	71	77	88	96	104
Volllast-Effizienz-COP	kW/kW	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
A17+BG:BK5LY
Wasserdurchflussrate	m3/h	69	74	82	86	91	105	116	125
Wasserdruckabfall	kPa	36	32	35	36	38	40	39	39
Einlass- und Auslassrohrschnittstellen	DN	100	125	125	125	125	125	150	150
Verdampfer
Wasserdurchflussrate	m3/h	59	63	70	74	78	90	99	107
Wasserdruckabfall	kPa	36	32	37	39	41	38	43	42
Einlass- und Auslassrohrschnittstellen	DN	100	125	125	125	125	125	150	150
Dimension
A (L)	mm	3000	3050	3050	3050	3050	3050	3050	3050
B(W)	mm	1350	1350	1350	1350	1350	1450	1520	1520
C (H)	mm	1900	1950	1950	1950	1950	2000	2050	2050
D	mm	2320	2320	2320	2320	2320	2320	2320	2320
E	mm	1050	1100	1100	1100	1100	1250	1300	1300
Transportgewicht	kg	3000	3100	3200	3300	3400	3500	3700	3800
Betriebsgewicht	kg	3150	3250	3350	3400	3550	3700	3900	4000
Kältemittelfüllvolumen	kg	90	100	110	115	125	140	150	175

1) Nominale Betriebsbedingungen des Geräts

Verdampfer: Einlasswassertemperatur 12℃, Auslasswassertemperatur 7℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Das Gerät wurde gemäß der Norm GB/T18430.1 entwickelt, hergestellt und geprüft.

3) Anwendbares Kältemittel: R134a

4) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

5) Die wasserseitige Standarddruckbelastbarkeit des Geräts beträgt 1,0 MPa;

6) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

7) Die Anschlüsse des Verdampfers und des Kondensators sind alle Flanschverbindungen;

8) Sowohl der Verdampfer als auch der Kondensator verwenden hocheffiziente TP2-Heizrohre;

9) Dies dient nur als Referenz. Es kann nur nach Bestätigung und Stempel als Grundlage für die Vertragsunterzeichnung verwendet werden.

Leistungsparametertabelle für Kühleinheit (R134a, Einzelgerät)

EMCS-		A200LY	A235LY	A260LY	A300LY	A335LY
Kühlkapazität	kW	727	832	916	1058	1183
Eingangsleistung	Kw	121	141	153	171	193
Volllast-Effizienz-COP	kW/kW	6.01	5.90	5.99	6.19	6.13
Kondensator
Wasserdurchflussrate	m3/h	146	167	184	211	237
Wasserdruckabfall	kPa	38	68	68	69	63
Einlass- und Auslassrohrschnittstellen	DN	150	200	200	200	200
Verdampfer
Wasserdurchflussrate	m3/h	125	143	158	182	203
Wasserdruckabfall	kPa	42	73	71	72	68
Einlass- und Auslassrohrschnittstellen	DN	150	200	200	200	200
Dimension
A (L)	mm	3050	3700	3700	3700	3700
B(W)	mm	1520	2000	2000	2100	2100
C (H)	mm	2050	2100	2100	2400	2400
D	mm	2320	2920	2920	2920	2920
E	mm	1300	1450	1450	1550	1550
Transportgewicht	kg	4000	4700	5000	6500	7200
Betriebsgewicht	kg	4200	5000	5300	6900	7600
Kältemittelfüllvolumen	kg	200	225	250	290	325

1) Nominale Betriebsbedingungen des Geräts

Verdampfer: Einlasswassertemperatur 12℃, Auslasswassertemperatur 7℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Das Gerät wurde gemäß der Norm GB/T18430.1 entwickelt, hergestellt und geprüft.

3) Anwendbares Kältemittel: R134a

4) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

5) Die wasserseitige Standarddruckbelastbarkeit des Geräts beträgt 1,0 MPa;

6) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

7) Die Anschlüsse des Verdampfers und des Kondensators sind alle Flanschverbindungen;

8) Sowohl der Verdampfer als auch der Kondensator verwenden hocheffiziente TP2-Heizrohre;

9) Dies dient nur als Referenz. Es kann nur nach Bestätigung und Stempel als Grundlage für die Vertragsunterzeichnung verwendet werden.

Leistungsparametertabelle für Kühleinheit (R134a, Doppeleinheit)

EMCS-		B080LY	B100LY	B110LY	B120LY	B130LY	B140LY	B160LY	B170LY
Kühlkapazität	kW	272	354	364	430	454	498	552	602
Eingangsleistung	Kw	50	64	66	76	80	86	94	104
Volllast-Effizienz-COP	kW/kW	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
Kondensator
Wasserdurchflussrate	m3/h	55	72	74	87	92	100	111	121
Wasserdruckabfall	kPa	44	46	42	34	32	32	32	50
Einlass- und Auslassrohrschnittstellen	DN	100	100	100	125	125	125	125	150
Verdampfer
Wasserdurchflussrate	m3/h	47	61	63	74	78	86	95	104
Wasserdruckabfall	kPa	48	50	50	35	34	34	33	50
Einlass- und Auslassrohrschnittstellen	DN	100	100	100	125	125	125	125	150
Dimension
A (L)	mm	3400	3400	3400	4000	4050	4150	4200	4650
B(W)	mm	1600	1650	1700	1750	1800	1800	1850	1850
C (H)	mm	1650	1650	1750	1850	1900	1950	2000	2050
D	mm	2620	2620	2620	3220	3220	3220	3220	3880
E	mm	1100	1100	1100	1250	1250	1300	1300	1350
Transportgewicht	kg	3600	3800	4000	4400	4600	4800	5000	5200
Betriebsgewicht	kg	3750	3950	4150	4600	4800	5000	5200	5450
Kältemittelfüllvolumen	kg	90	100	100	110	120	130	150	160

1) Nominale Betriebsbedingungen des Geräts

Verdampfer: Einlasswassertemperatur 12℃, Auslasswassertemperatur 7℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Das Gerät wurde gemäß der Norm GB/T18430.1 entwickelt, hergestellt und geprüft.

3) Anwendbares Kältemittel: R134a

4) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

5) Die wasserseitige Standarddruckbelastbarkeit des Geräts beträgt 1,0 MPa;

6) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

7) Die Anschlüsse des Verdampfers und des Kondensators sind alle Flanschverbindungen;

8) Sowohl der Verdampfer als auch der Kondensator verwenden hocheffiziente TP2-Heizrohre;

9) Dies dient nur als Referenz. Es kann nur nach Bestätigung und Stempel als Grundlage für die Vertragsunterzeichnung verwendet werden.

Leistungsparametertabelle für Kühleinheit (R134a, Doppeleinheit)

EMCS-		B200LY	B210LY	B230LY	B240LY	B260LY	B300LY	B330LY	B350LY
Kühlkapazität	kW	686	738	810	862	908	1042	1156	1242
Eingangsleistung	Kw	118	128	138	142	154	176	192	208
Volllast-Effizienz-COP	kW/kW	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
Kondensator
Wasserdurchflussrate	m3/h	138	149	163	173	183	209	232	249
Wasserdruckabfall	kPa	50	53	53	52	55	59	63	69
Einlass- und Auslassrohrschnittstellen	DN	150	150	150	150	200	200	200	200
Verdampfer
Wasserdurchflussrate	m3/h	118	127	139	148	156	179	199	214
Wasserdruckabfall	kPa	54	56	57	55	58	65	64	69
Einlass- und Auslassrohrschnittstellen	DN	150	150	150	150	200	200	200	200
Dimension
A (L)	mm	4650	4650	4700	4700	4750	4750	4750	4800
B(W)	mm	1850	1850	1900	1900	1950	1950	1950	2090
C (H)	mm	2100	2150	2200	2200	2200	2200	2200	2260
D	mm	3880	3880	3880	3880	3880	3880	3880	3880
E	mm	1350	1350	1400	1400	1450	1450	1450	1600
Transportgewicht	kg	5400	5600	5800	6000	6500	6800	7000	7500
Betriebsgewicht	kg	5650	5850	6050	6300	6800	7100	7300	8000
Kältemittelfüllvolumen	kg	190	200	220	230	250	280	290	350

1) Nominale Betriebsbedingungen des Geräts

Verdampfer: Einlasswassertemperatur 12℃, Auslasswassertemperatur 7℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Das Gerät wurde gemäß der Norm GB/T18430.1 entwickelt, hergestellt und geprüft.

3) Anwendbares Kältemittel: R134a

4) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

5) Die wasserseitige Standarddruckbelastbarkeit des Geräts beträgt 1,0 MPa;

6) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

7) Die Anschlüsse des Verdampfers und des Kondensators sind alle Flanschverbindungen;

8) Sowohl der Verdampfer als auch der Kondensator verwenden hocheffiziente TP2-Heizrohre;

9) Dies dient nur als Referenz. Es kann nur nach Bestätigung und Stempel als Grundlage für die Vertragsunterzeichnung verwendet werden.

Leistungsparametertabelle für Kühleinheit (R134a, Doppeleinheit)

EMCS-		B400LY	B470LY	B520LY	B600LY	B670LY
Kühlkapazität	kW	1454	1664	1832	2116	2366
Eingangsleistung	Kw	242	282	306	342	386
Volllast-Effizienz-COP	kW/kW	6.01	5.90	5.99	6.19	6.13
Kondensator
Wasserdurchflussrate	m3/h	292	335	368	423	473
Wasserdruckabfall	kPa	67	77	72	84	85
Einlass- und Auslassrohrschnittstellen	DN	200	250	250	250	250
Verdampfer
Wasserdurchflussrate	m3/h	214	250	286	315	364
Wasserdruckabfall	kPa	72	79	75	88	87
Einlass- und Auslassrohrschnittstellen	DN	200	250	250	250	250
Dimension
A (L)	mm	4800	5450	5450	5800	5800
B(W)	mm	2090	2450	2450	2450	2450
C (H)	mm	2260	2350	2350	2750	2750
D	mm	3880	3880	3880	3880	3880
E	mm	1600	1800	1800	1900	1900
Transportgewicht	kg	8000	11000	11500	12500	13000
Betriebsgewicht	kg	8500	11800	12300	13500	14000
Kältemittelfüllvolumen	kg	400	450	500	580	650

1) Nominale Betriebsbedingungen des Geräts

Verdampfer: Einlasswassertemperatur 12℃, Auslasswassertemperatur 7℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Das Gerät wurde gemäß der Norm GB/T18430.1 entwickelt, hergestellt und geprüft.

3) Anwendbares Kältemittel: R134a

4) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

5) Die wasserseitige Standarddruckbelastbarkeit des Geräts beträgt 1,0 MPa;

6) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

7) Die Anschlüsse des Verdampfers und des Kondensators sind alle Flanschverbindungen;

8) Sowohl der Verdampfer als auch der Kondensator verwenden hocheffiziente TP2-Heizrohre;

9) Dies dient nur als Referenz. Es kann nur nach Bestätigung und Stempel als Grundlage für die Vertragsunterzeichnung verwendet werden.

Hot-Tags: Hersteller und Lieferant von Schraubenkühlern mit normaler Temperatur

Verwandte Kategorie

Anfrage absenden

Kontaktinformation



Adresse

567 Songwei North Road, Bezirk Songjiang, Shanghai, China


Tel

+86-13651670734


Email

Sales@yz-compressor.com

Für Anfragen zu unseren Produkten oder unserer Preisliste hinterlassen Sie uns bitte Ihre E-Mail und wir werden uns innerhalb von 24 Stunden bei Ihnen melden.
