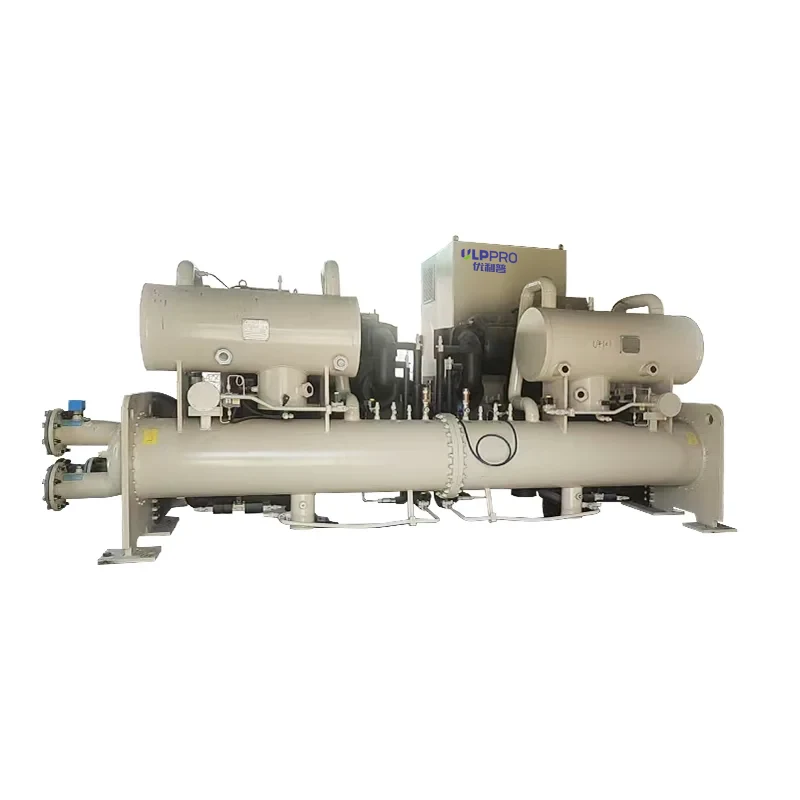

Niedertemperatur-Schraubenkühler

Basierend auf der Kerntechnologie von Hanbell hat Yuzhen diesen in China hergestellten Niedertemperatur-Schraubenkühler auf den Markt gebracht. Es sorgt nicht nur für einen hohen Wirkungsgrad bei extrem niedrigen Temperaturen, sondern löst auch die Probleme der schwierigen Wartung und des hohen Energieverbrauchs herkömmlicher Geräte durch „integrierte intelligente Steuerung“ und „Drosseltechnologie ohne bewegliche Teile“.

Anfrage absenden

Produktbeschreibung

Kernvorteil 1: Genauigkeit der Temperaturregelung bis ±0,3℃

Der Niedertemperatur-Schraubenkühler von Yuzhen ist mit einer leistungsstarken „Mikrocomputersteuerung“ ausgestattet.

Extrem schnelle Reaktion: Die Berechnungsgeschwindigkeit erreicht Mikrosekunden (0,25 ms) und jede Änderung der Auslasswassertemperatur kann sofort erkannt werden.

Stabil: Mit der erweiterten PID-Steuerungsfunktion kann sich die Maschine automatisch an die Last anpassen und die Wassertemperaturschwankung innerhalb von ±0,3℃ halten.

Die Bedienung ist so einfach wie die eines Mobiltelefons: Es verfügt über einen hochauflösenden Touchscreen, der Betriebsstatus ist auf einen Blick ersichtlich und auch Einsteiger können die Einstellungen per Klick auf den Bildschirm vornehmen.

Kernvorteil 2: Mehrere Schutzschichten

Beim Kauf eines Niedertemperatur-Schraubenkühlers ist die Stabilität von größter Bedeutung.

30 umfassende Schutzfunktionen: Ob Kompressorüberhitzung, instabile Spannung oder Frostschutz, das Gerät hat an alles gedacht.

Selbsttest und Erinnerungen: Das Gerät führt vor dem Start einen „Selbsttest“ durch und erinnert Sie sogar automatisch daran, wenn der Kondensator gereinigt werden muss.

Cloud-Überwachung: Eine Modbus-RTU-Schnittstelle ist für die nahtlose Integration mit Gebäudesystemen reserviert. Es kann nicht nur den Kompressor verwalten, sondern auch mit Wasserpumpen und Ventilatoren verbunden werden, wodurch die Verwaltungseffizienz verdoppelt wird.

Kernvorteil 3: Hardcore-Energiespartechnologie

Yuzhen übernimmt eine Reihe branchenführender Strukturdesigns, die die Kosteneffizienz direkt steigern:

Halbhermetischer Doppelschraubenkompressor: Motor und Kompressor sind integriert, was zu einem extrem hohen Übertragungswirkungsgrad führt und das Problem der Ölleckage vollständig löst. Es ist vibrationsarm, geräuscharm und sehr langlebig.

Fallfilmverdampfer (Sprühverdampfer): Das Kältemittel wird wie ein Regenvorhang auf die Rohre gesprüht, was zu einer hervorragenden Wärmeübertragung führt. Am wichtigsten ist, dass weniger Kältemittel benötigt wird, was sowohl umweltfreundlich als auch kostengünstig ist.

Hocheffizienter Kondensator: Das einzigartige Design der Leitplatte kann die Kondensationstemperatur um etwa 1℃ senken. Das mag unbedeutend erscheinen, aber die Stromeinsparung im Langzeitbetrieb ist beträchtlich. Kernvorteil 4: Verschleißfreie „Orifice Plate“-Drosselung

Darin liegt auch das Geheimnis der hohen Zuverlässigkeit des Gerätes.

Viele Kältemaschinen verfügen über störanfällige Drosselventile, wir verwenden jedoch eine feste Blende. Es hat keine beweglichen Teile und verlässt sich vollständig auf das physikalische dynamische Gleichgewicht, um die Durchflussrate zu regulieren.

Wartungsfrei: Da es keinen mechanischen Verschleiß gibt, ist es nahezu wartungsfrei und die Regelung erfolgt verzögerungsfrei; Der Kältemittelfluss wird sowohl bei Volllast als auch bei Teillast präzise gesteuert.

Leistung und Spezifikationen des Produkts

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Einzelgerät / -5℃ / R22)

EMCS-		A040ALYT	A200ALYT	A500ALYT	A450AHDT	A500AHDT
Kühlkapazität	kW	91	440	1134	978	1134
Eingangsleistung	Kw	27	117	287	248	287
Volllast-Effizienz-COP	kW/kW	3.37	3.76	3.95	3.94	3.95
Kompressormodell		RC2-140BF	RC2-620BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator		Rohrbündelkondensator
Wasserdurchflussrate	m3/h	20	96	244	211	244
Wasserdruckabfall	kPa	17	46	75	64	75
Einlass- und Auslassrohrschnittstellen	DN	80	150	200	200	200
Verdampfer		Fallfilmverdampfer
Wasserdurchflussrate	m3/h	17	84	217	187	217
Wasserdruckabfall	kPa	20	57	82	76	82
Einlass- und Auslassrohrschnittstellen	DN	80	150	200	200	200
Ölabscheider		vertikaler sekundärer Ölabscheider			horizontaler primärer Ölabscheider
Dimension
A (L)	mm	2400	3050	3750	3750	3750
B(W)	mm	1100	1510	2200	2300	2300
C (H)	mm	1450	2000	2450	2300	2300
Installationsgröße
D	mm	1820	2320	2920	2920	2920
E	mm	900	1300	1700	1700	1700
Transportgewicht	kg	1800	3400	8500	8000	8500
Betriebsgewicht	kg	1850	3600	8900	8400	8900
Kältemittelfüllvolumen	kg	55	180	450	400	450

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Doppelgerät / -5℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Kühlkapazität	kW	182	2268	1956	2268
Eingangsleistung	Kw	54	574	496	574
Volllast-Effizienz-COP	kW/kW	3.37	3.95	3.94	3.95
Kompressormodell		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator		Rohrbündelkondensator
Wasserdurchflussrate	m3/h	41	489	422	489
Wasserdruckabfall	kPa	36	76	96	97
Einlass- und Auslassrohrschnittstellen	DN	125	300	300	300
Verdampfer		Fallfilmverdampfer
Wasserdurchflussrate	m3/h	35	434	374	434
Wasserdruckabfall	kPa	37	85	104	105
Einlass- und Auslassrohrschnittstellen	DN	125	300	300	300
Ölabscheider		vertikaler sekundärer Ölabscheider		horizontaler primärer Ölabscheider
Dimension
A (L)	mm	3400	5800	5750	5750
B(W)	mm	1550	2600	2450	2450
C (H)	mm	1600	2800	2500	2500
Installationsgröße
D	mm	2620	3880	4820	4820
E	mm	1050	2050	1950	1950
Transportgewicht	kg	2900	14500	14000	14500
Betriebsgewicht	kg	2980	15700	15200	15700
Kältemittelfüllvolumen	kg	80	850	750	850

Notiz:

1) Betriebsbedingungen des Niedertemperatur-Schraubenkühlers

Verdampfer: Einlasswassertemperatur 0℃, Auslasswassertemperatur -5℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

3) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

4) Der wasserseitige Druck des Verdampfers beträgt 1,0 MPa und der wasserseitige Druck des Kondensators beträgt 1,0 MPa;

5) Sowohl der Verdampfer als auch der Kondensator sind durch Flansche verbunden;

6) Der Verschmutzungskoeffizient des Verdampfers ist auf 0,018 m²·℃/kW ausgelegt;

Der Verschmutzungskoeffizient des Kondensators ist auf 0,044 m²·℃/kW ausgelegt;

7) Form, Größe und Gewicht des Geräts können aufgrund von Produktversionen leicht variieren. Bitte beachten Sie bei der Bestellung die technische Vereinbarung;

8) Die oben genannten Parameter basieren auf der Leistungssoftware des Hanzhong 5.0.3.35-Kompressors. Die Kühlleistung kann je nach Ausführung leicht variieren. Bitte beachten Sie bei der Bestellung die technische Vereinbarung.

9) Das Kühlmittel des Verdampfers im Schema ist eine Ethylenglykollösung mit einer Volumenkonzentration von 30 %.

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Einzelgerät / -10℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Kühlkapazität	kW	75	930	802	930
Eingangsleistung	Kw	26	276	239	276
Volllast-Effizienz-COP	kW/kW	2.88	3.37	3.36	3.37
Kompressormodell		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator		Rohrbündelkondensator
Wasserdurchflussrate	m3/h	17	207	179	207
Wasserdruckabfall	kPa	14	54	50	54
Einlass- und Auslassrohrschnittstellen	DN	80	200	200	200
Verdampfer		Fallfilmverdampfer
Wasserdurchflussrate	m3/h	15	186	160	186
Wasserdruckabfall	kPa	23	76	75	76
Einlass- und Auslassrohrschnittstellen	DN	80	200	200	200
Ölabscheider		vertikaler sekundärer Ölabscheider		horizontaler primärer Ölabscheider
Dimension
A (L)	mm	2400	3750	3720	3750
B(W)	mm	1100	2200	2300	2300
C (H)	mm	1450	2450	2300	2300
Installationsgröße
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
Transportgewicht	kg	1750	8200	7700	8200
Betriebsgewicht	kg	1800	8600	8100	8600
Kältemittelfüllvolumen	kg	50	400	350	400

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Doppelgerät / -10℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Kühlkapazität	kW	150	1860	1604	1860
Eingangsleistung	Kw	52	552	478	552
Volllast-Effizienz-COP	kW/kW	2.88	3.37	3.36	3.37
Kompressormodell		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator		Rohrbündelkondensator
Wasserdurchflussrate	m3/h	35	415	358	415
Wasserdruckabfall	kPa	35	73	85	91
Einlass- und Auslassrohrschnittstellen	DN	100	250	250	250
Verdampfer		Fallfilmverdampfer
Wasserdurchflussrate	m3/h	30	372	321	372
Wasserdruckabfall	kPa	45	81	96	102
Einlass- und Auslassrohrschnittstellen	DN	100	250	250	250
Ölabscheider		vertikaler sekundärer Ölabscheider		horizontaler primärer Ölabscheider
Dimension
A (L)	mm	3400	5800	5750	5750
B(W)	mm	1550	2550	2450	2450
C (H)	mm	1600	2750	2500	2500
Installationsgröße
D	mm	2620	3880	4820	4820
E	mm	1050	1950	1950	1950
Transportgewicht	kg	2800	14000	13500	14000
Betriebsgewicht	kg	2880	15000	14500	15000
Kältemittelfüllvolumen	kg	70	800	700	800

Notiz:

1) Betriebsbedingungen des Geräts

Verdampfer: Wassereinlasstemperatur -5℃, Wasserauslasstemperatur -10℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

3) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

4) Der wasserseitige Druck des Verdampfers beträgt 1,0 MPa und der wasserseitige Druck des Kondensators beträgt 1,0 MPa;

5) Sowohl der Verdampfer als auch der Kondensator sind durch Flansche verbunden;

6) Der Verschmutzungskoeffizient des Verdampfers ist auf 0,018 m²·℃/kW ausgelegt;

Der Verschmutzungskoeffizient des Kondensators ist auf 0,044 m²·℃/kW ausgelegt;

7) Form, Größe und Gewicht des Geräts können aufgrund von Produktversionen leicht variieren. Bitte beachten Sie bei der Bestellung die technische Vereinbarung;

9) Das Kühlmittel des Verdampfers im Schema ist eine Ethylenglykollösung mit einer Volumenkonzentration von 40 %.

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Einzelgerät / -15 °C / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Kühlkapazität	kW	61	756	652	756
Eingangsleistung	Kw	25	266	230	266
Volllast-Effizienz-COP	kW/kW	2.44	2.84	2.83	2.84
Kompressormodell		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator		Rohrbündelkondensator
Wasserdurchflussrate	m3/h	15	176	152	176
Wasserdruckabfall	kPa	15	46	42	46
Einlass- und Auslassrohrschnittstellen	DN	65	200	200	200
Verdampfer		Fallfilmverdampfer
Wasserdurchflussrate	m3/h	12	151	130	151
Wasserdruckabfall	kPa	60	82	80	82
Einlass- und Auslassrohrschnittstellen	DN	65	200	200	200
Ölabscheider		vertikaler sekundärer Ölabscheider		horizontaler primärer Ölabscheider
Dimension
A (L)	mm	2400	3720	3720	3720
B(W)	mm	1100	2200	2300	2300
C (H)	mm	1450	2450	2300	2300
Installationsgröße
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
Transportgewicht	kg	1700	7500	7700	7500
Betriebsgewicht	kg	1750	7900	8100	7900
Kältemittelfüllvolumen	kg	45	350	300	350

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Doppelgerät / -15℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Kühlkapazität	kW	122	1512	1304	1512
Eingangsleistung	Kw	50	532	460	532
Volllast-Effizienz-COP	kW/kW	2.44	2.84	2.83	2.84
Kompressormodell		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator		Rohrbündelkondensator
Wasserdurchflussrate	m3/h	30	352	303	352
Wasserdruckabfall	kPa	23	50	80	82
Einlass- und Auslassrohrschnittstellen	DN	100	250	250	250
Verdampfer		Fallfilmverdampfer
Wasserdurchflussrate	m3/h	24	302	261	302
Wasserdruckabfall	kPa	61	75	98	100
Einlass- und Auslassrohrschnittstellen	DN	100	250	250	250
Ölabscheider		vertikaler sekundärer Ölabscheider		horizontaler primärer Ölabscheider
Dimension
A (L)	mm	3400	5800	5750	5750
B(W)	mm	1550	2500	2450	2450
C (H)	mm	1600	2750	2500	2500
Installationsgröße
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
Transportgewicht	kg	2800	13500	13000	13500
Betriebsgewicht	kg	2880	14500	14000	14500
Kältemittelfüllvolumen	kg	70	800	700	800

Notiz:

1) Betriebsbedingungen des Geräts

Verdampfer: Einlasswassertemperatur -10℃, Auslasswassertemperatur -15℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

3) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

4) Der wasserseitige Druck des Verdampfers beträgt 1,0 MPa und der wasserseitige Druck des Kondensators beträgt 1,0 MPa;

5) Sowohl der Verdampfer als auch der Kondensator sind durch Flansche verbunden;

6) Der Verschmutzungskoeffizient des Verdampfers ist auf 0,018 m²·℃/kW ausgelegt;

Der Verschmutzungskoeffizient des Kondensators ist auf 0,044 m²·℃/kW ausgelegt;

7) Form, Größe und Gewicht des Geräts können aufgrund von Produktversionen leicht variieren. Bitte beachten Sie bei der Bestellung die technische Vereinbarung;

9) Das Kühlmittel des Verdampfers im Schema ist eine Ethylenglykollösung mit einer Volumenkonzentration von 40 %.

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Einzelgerät / -20℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Kühlkapazität	kW	49	610	526	610
Eingangsleistung	Kw	24	255	221	255
Volllast-Effizienz-COP	kW/kW	2.04	2.39	2.38	2.39
Kompressormodell		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator		Rohrbündelkondensator
Wasserdurchflussrate	m3/h	13	149	128	149
Wasserdruckabfall	kPa	11	37	36	37
Einlass- und Auslassrohrschnittstellen	DN	65	200	200	200
Verdampfer		Fallfilmverdampfer
Wasserdurchflussrate	m3/h	10	129	112	129
Wasserdruckabfall	kPa	28	87	86	87
Einlass- und Auslassrohrschnittstellen	DN	65	200	200	200
Ölabscheider		horizontaler primärer Ölabscheider
Dimension
A (L)	mm	2400	3720	3720	3720
B(W)	mm	1100	2200	2300	2300
C (H)	mm	1450	2200	2300	2300
Installationsgröße
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
Transportgewicht	kg	1700	7500	7700	7500
Betriebsgewicht	kg	1750	7900	8100	7900
Kältemittelfüllvolumen	kg	45	350	300	350

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Doppelgerät / -20℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Kühlkapazität	kW	98	1220	1052	1220
Eingangsleistung	Kw	48	510	442	510
Volllast-Effizienz-COP	kW/kW	2.04	2.39	2.38	2.39
Kompressormodell		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator		Rohrbündelkondensator
Wasserdurchflussrate	m3/h	25	298	257	298
Wasserdruckabfall	kPa	17	43	62	66
Einlass- und Auslassrohrschnittstellen	DN	80	200	200	200
Verdampfer		Fallfilmverdampfer
Wasserdurchflussrate	m3/h	21	259	223	259
Wasserdruckabfall	kPa	44	71	92	98
Einlass- und Auslassrohrschnittstellen	DN	80	200	200	200
Ölabscheider		horizontaler primärer Ölabscheider
Dimension
A (L)	mm	3400	5500	5750	5750
B(W)	mm	1550	2500	2450	2450
C (H)	mm	1550	2300	2500	2500
Installationsgröße
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
Transportgewicht	kg	2800	13000	12500	13000
Betriebsgewicht	kg	2880	14000	13500	14000
Kältemittelfüllvolumen	kg	70	800	700	800

Notiz:

1) Betriebsbedingungen des Geräts

Verdampfer: Wassereinlasstemperatur -15℃, Wasserauslasstemperatur -20℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

3) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

4) Der wasserseitige Druck des Verdampfers beträgt 1,0 MPa und der wasserseitige Druck des Kondensators beträgt 1,0 MPa;

5) Sowohl der Verdampfer als auch der Kondensator sind durch Flansche verbunden;

6) Der Verschmutzungskoeffizient des Verdampfers ist auf 0,018 m²·℃/kW ausgelegt;

Der Verschmutzungskoeffizient des Kondensators ist auf 0,044 m²·℃/kW ausgelegt;

7) Form, Größe und Gewicht des Geräts können aufgrund von Produktversionen leicht variieren. Bitte beachten Sie bei der Bestellung die technische Vereinbarung;

9) Das Kühlmittel des Verdampfers im Schema ist eine 50-prozentige Ethylenglykollösung mit einer Volumenkonzentration.

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Einzelgerät / -25℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Kühlkapazität	kW	39	488	420	488
Eingangsleistung	Kw	23	244	211	244
Volllast-Effizienz-COP	kW/kW	1.70	2.00	1.99	2.00
Kompressormodell		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator		Rohrbündelkondensator
Wasserdurchflussrate	m3/h	12	140	121	140
Wasserdruckabfall	kPa	6	39	38	39
Einlass- und Auslassrohrschnittstellen	DN	65	200	200	200
Verdampfer		Fallfilmverdampfer
Wasserdurchflussrate	m3/h	8	104	89	104
Wasserdruckabfall	kPa	40	78	77	78
Einlass- und Auslassrohrschnittstellen	DN	65	200	200	200
Ölabscheider		horizontaler primärer Ölabscheider
Dimension
A (L)	mm	2400	3720	3720	3720
B(W)	mm	1100	2200	2300	2300
C (H)	mm	1450	2200	2300	2300
Installationsgröße
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
Transportgewicht	kg	1700	7500	7700	7500
Betriebsgewicht	kg	1750	7900	8100	7900
Kältemittelfüllvolumen	kg	45	350	300	350

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Doppelgerät / -25℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Kühlkapazität	kW	78	976	840	976
Eingangsleistung	Kw	46	488	422	488
Volllast-Effizienz-COP	kW/kW	1.70	2.00	1.99	2.00
Kompressormodell		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator		Rohrbündelkondensator
Wasserdurchflussrate	m3/h	24	280	241	280
Wasserdruckabfall	kPa	19	58	59	58
Einlass- und Auslassrohrschnittstellen	DN	80	200	200	200
Verdampfer		Fallfilmverdampfer
Wasserdurchflussrate	m3/h	17	208	179	208
Wasserdruckabfall	kPa	38	86	95	96
Einlass- und Auslassrohrschnittstellen	DN	80	200	200	200
Ölabscheider		horizontaler primärer Ölabscheider
Dimension
A (L)	mm	3400	5500	5750	5750
B(W)	mm	1550	2500	2450	2450
C (H)	mm	1550	2300	2500	2500
Installationsgröße
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
Transportgewicht	kg	2800	13000	12500	13000
Betriebsgewicht	kg	2880	14000	13500	14000
Kältemittelfüllvolumen	kg	70	800	700	800

Notiz:

1) Betriebsbedingungen des Geräts

Verdampfer: Wassereinlasstemperatur -20℃, Wasserauslasstemperatur -25℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

3) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

4) Der wasserseitige Druck des Verdampfers beträgt 1,0 MPa und der wasserseitige Druck des Kondensators beträgt 1,0 MPa;

5) Sowohl der Verdampfer als auch der Kondensator sind durch Flansche verbunden;

6) Der Verschmutzungskoeffizient des Verdampfers ist auf 0,018 m²·℃/kW ausgelegt;

Der Verschmutzungskoeffizient des Kondensators ist auf 0,044 m²·℃/kW ausgelegt;

7) Form, Größe und Gewicht des Geräts können aufgrund von Produktversionen leicht variieren. Bitte beachten Sie bei der Bestellung die technische Vereinbarung;

9) Das Kühlmittel des Verdampfers im Schema ist eine 55-prozentige Ethylenglykollösung mit einer Volumenkonzentration.

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Einzelgerät / -30 °C / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Kühlkapazität	kW	31	386	333	386
Eingangsleistung	Kw	22	234	203	234
Volllast-Effizienz-COP	kW/kW	1.41	1.65	1.64	1.65
Kompressormodell		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator		Rohrbündelkondensator
Wasserdurchflussrate	m3/h	11	133	115	133
Wasserdruckabfall	kPa	10	46	41	46
Einlass- und Auslassrohrschnittstellen	DN	65	150	150	150
Verdampfer		Fallfilmverdampfer
Wasserdurchflussrate	m3/h	7	88	76	88
Wasserdruckabfall	kPa	47	82	78	82
Einlass- und Auslassrohrschnittstellen	DN	65	150	150	150
Ölabscheider		horizontaler primärer Ölabscheider
Dimension
A (L)	mm	2400	3720	3720	3720
B(W)	mm	1100	2200	2300	2300
C (H)	mm	1450	2200	2300	2300
Installationsgröße
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
Transportgewicht	kg	1700	7500	7700	7500
Betriebsgewicht	kg	1750	7900	8100	7900
Kältemittelfüllvolumen	kg	45	350	300	350

Leistungsparametertabelle für Niedertemperatur-Schraubenkühler (Doppelgerät / -30 °C / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Kühlkapazität	kW	62	772	666	772
Eingangsleistung	Kw	44	468	406	468
Volllast-Effizienz-COP	kW/kW	1.41	1.65	1.64	1.65
Kompressormodell		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Kondensator
Wasserdurchflussrate	m3/h	23	267	230	267
Wasserdruckabfall	kPa	26	82	71	80
Einlass- und Auslassrohrschnittstellen	DN	80	200	200	200
Verdampfer
Wasserdurchflussrate	m3/h	14	176	152	176
Wasserdruckabfall	kPa	52	98	97	103
Einlass- und Auslassrohrschnittstellen	DN	80	200	200	200
Ölabscheider
Dimension
A (L)	mm	3400	5500	5750	5750
B(W)	mm	1550	2500	2450	2450
C (H)	mm	1550	2300	2500	2500
Installationsgröße
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
Transportgewicht	kg	2800	13000	12500	13000
Betriebsgewicht	kg	2880	14000	13500	14000
Kältemittelfüllvolumen	kg	70	800	700	800

Notiz:

1) Betriebsbedingungen des Geräts

Verdampfer: Wassereinlasstemperatur -20℃, Wasserauslasstemperatur -25℃;

Kondensator: Einlasswassertemperatur 30℃, Auslasswassertemperatur 35℃;

2) Anwendbarer Spannungspegel: 3φ – 380 V – 50 Hz;

3) Einheitenumrechnung: 1 RT (amerikanische Kühltonne) = 3,517 kW;

4) Der wasserseitige Druck des Verdampfers beträgt 1,0 MPa und der wasserseitige Druck des Kondensators beträgt 1,0 MPa;

5) Sowohl der Verdampfer als auch der Kondensator sind durch Flansche verbunden;

6) Der Verschmutzungskoeffizient des Verdampfers ist auf 0,018 m²·℃/kW ausgelegt;

Der Verschmutzungskoeffizient des Kondensators ist auf 0,044 m²·℃/kW ausgelegt;

7) Form, Größe und Gewicht des Geräts können aufgrund von Produktversionen leicht variieren. Bitte beachten Sie bei der Bestellung die technische Vereinbarung;

9) Das Kühlmittel des Verdampfers im Schema besteht aus einer Ethylenglykollösung mit einer Volumenkonzentration von 60 %.

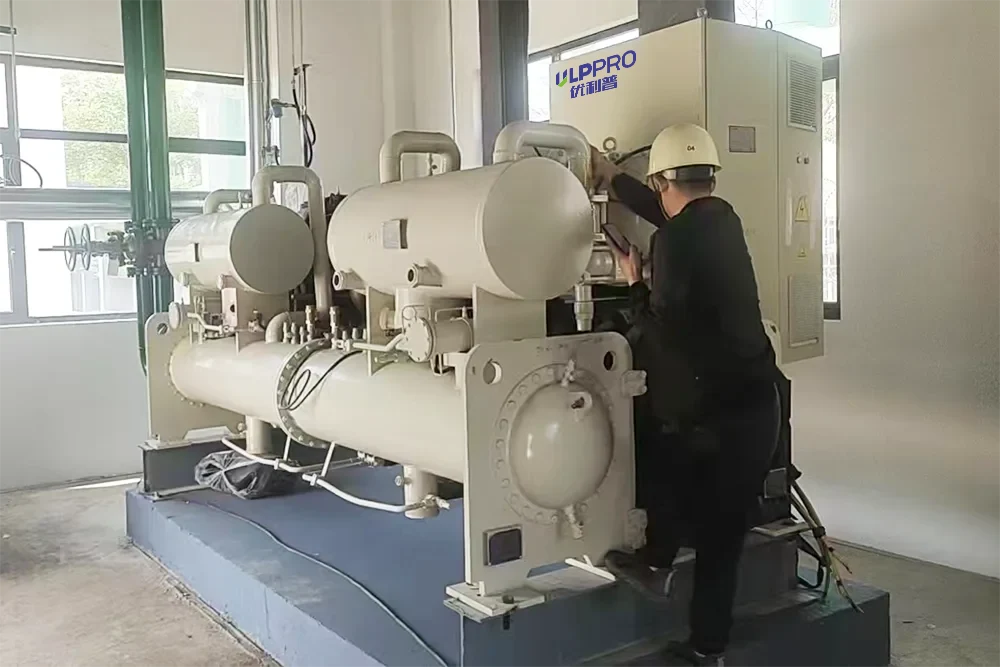

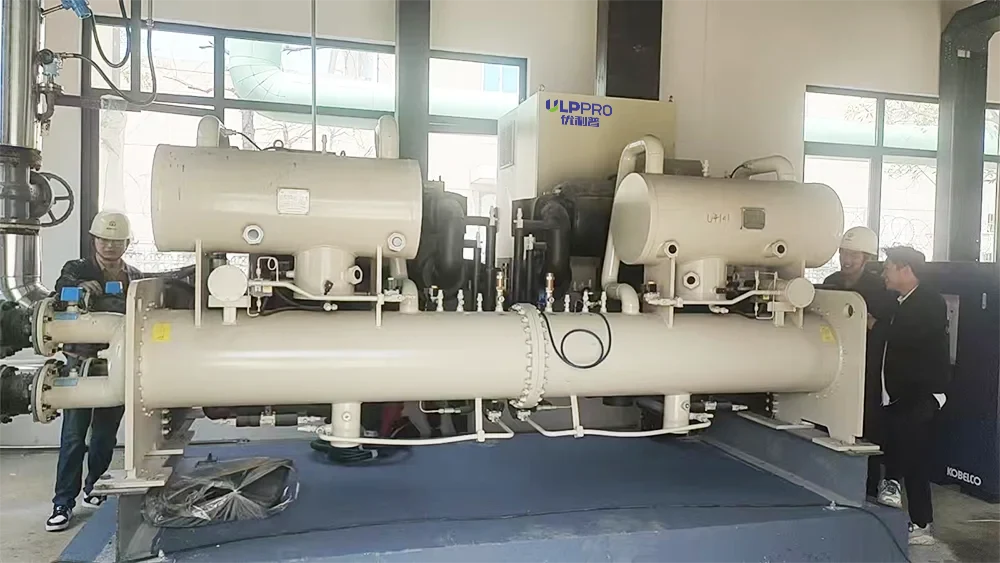

Low Temperature Screw Chiller

Hot-Tags: Niedertemperatur-Schraubenkühler, industrieller Schraubenkühler, kundenspezifische Kühlersysteme

Verwandte Kategorie

Anfrage absenden

Kontaktinformation



Adresse

567 Songwei North Road, Bezirk Songjiang, Shanghai, China


Tel

+86-13651670734


Email

Sales@yz-compressor.com

Für Anfragen zu unseren Produkten oder unserer Preisliste hinterlassen Sie uns bitte Ihre E-Mail und wir werden uns innerhalb von 24 Stunden bei Ihnen melden.
