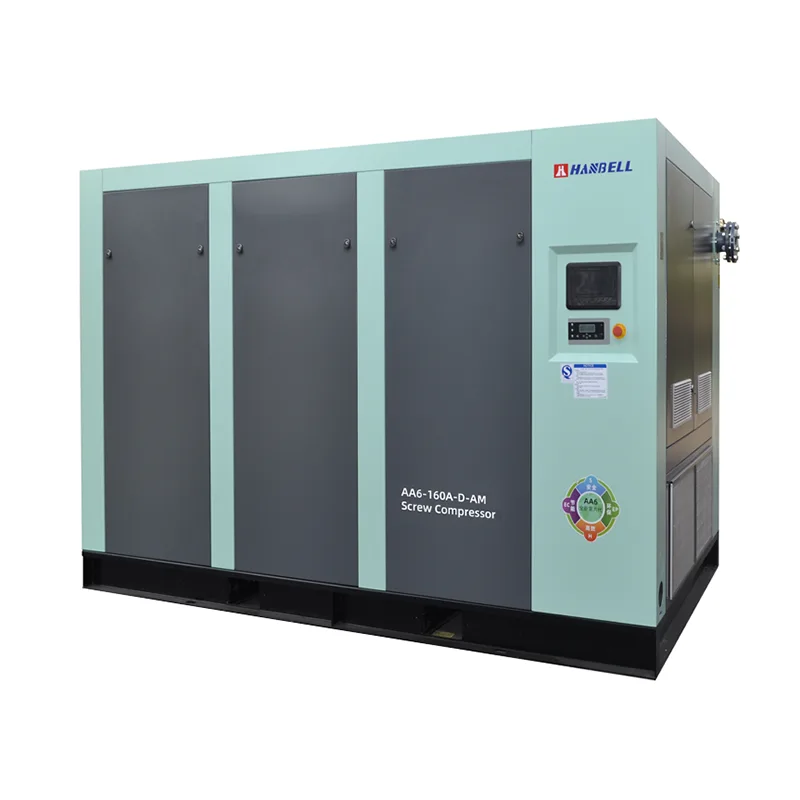

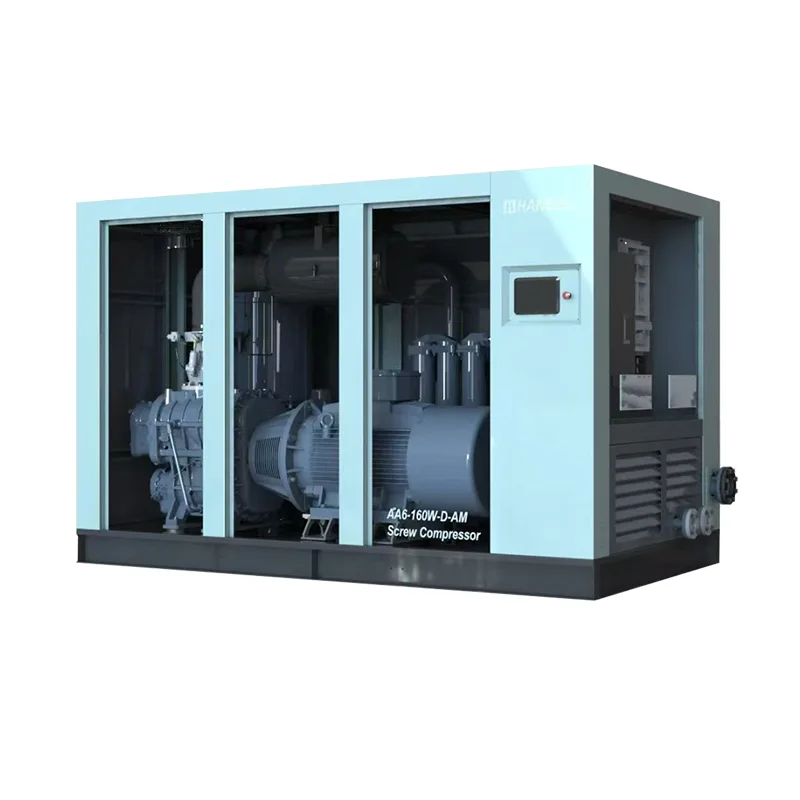

Zweistufiger Schraubenluftkompressor mit variabler Frequenz

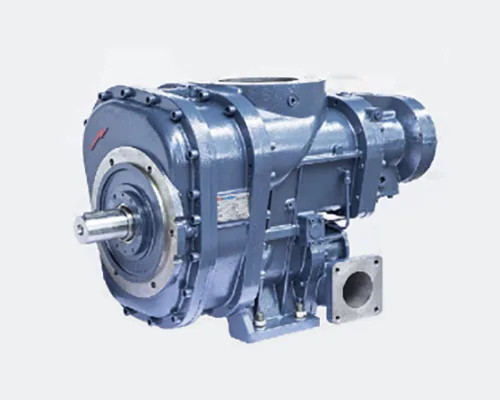

Die wichtigste Komponente eines Luftkompressors – die Haupteinheit des Schraubenkompressors:

Der von einem Team aus Taiwan entwickelte zweistufige Kompressions-Schraubenluftkompressor mit variabler Frequenz verwendet die effiziente zweistufige Kompressionsschraubeneinheit der ABD-Serie. Es verfügt über zwei unabhängige Kompressionsstufen, ein niedriges Kompressionsverhältnis, eine geringe Host-Leckage, einen hohen volumetrischen Wirkungsgrad und eine Leistungsreduzierung von 5–10 % bei gleichem Luftvolumen. Zur Verbesserung der adiabatischen Kompressionseffizienz wird eine Ölnebel-Sprühkühlung zwischen den Stufen eingesetzt. Es kommen ein großer Rotor und ein Niedriggeschwindigkeitsdesign mit 1500 U/min und einem Niedriggeschwindigkeitsgetriebesystem zum Einsatz, was zu geringem Lärm und Vibrationen sowie hoher Zuverlässigkeit führt.

Das Permanentmagnet-Modell mit variabler Frequenz verwendet hocheffiziente IE4-Permanentmagnetmotoren:

Der zweistufige Hanbell-Schraubenluftkompressor mit variabler Frequenz und variabler Frequenz verwendet spezielle hocheffiziente IE4-Motoren mit variabler Frequenz, mit einem Schutzgrad von IP55, einer F-Klasse-Isolierung und einem B-Klasse-Temperaturanstieg. Ausgestattet mit importierten Marken-SKF-Lagern, um den langfristig stabilen und zuverlässigen Betrieb des Motors zu gewährleisten.

Radialventilator:

Das zweistufige Kompressions-Schraubenluftkompressormodell Hanbell mit variabler Frequenz übernimmt das Side-In-Top-Out-Design (Top-Out) des Radialventilators. Es verfügt über einen stabilen Luftdruck, ein effizientes Saugdesign, einen gleichmäßigen Wärmeaustausch, eine hohe Effizienz des Ringtemperatur-Wärmeaustauschs sowie eine bessere Öleinspritztemperatur und Effizienz der Haupteinheit. Das Design des Radialventilators mit niedriger Drehzahl und großer Kapazität ist energiesparend und geräuscharm.

Kühlermontage:

Der Kühler vom „Pin“-Typ ist mit einer zuverlässigen Montage ausgestattet. Der Ölkreislaufkühler ist als separate Einheit konzipiert, und das Design der Kühlerspannungsnut wurde übernommen, um Leckagen zu verhindern, die durch große Temperaturunterschiede am Einlass und Auslass der Ölanschlüsse aufgrund einer Verformung durch thermische Spannung verursacht werden. Während der Abschaltung wird das Öl gespeichert, um die internen Kanäle des Kühlers vollständig zu schützen.

Klemmkupplung:

Praktisch für die Wartung; Elastomer 98SHA kann ein hohes Drehmoment übertragen und verfügt über eine gute Dämpfungsleistung.

Hocheffizientes Marken-Einlassventil:

Normalerweise geschlossenes Einlassventil mit geringem Einlassdruckverlust. Es schließt während der Notabschaltung schnell, um zu verhindern, dass Schmieröl während der Notabschaltung verspritzt wird. hat eine lange Lebensdauer mit einer normalen Betriebslebensdauer von über 1 Million Mal.

Wechselrichter:

Die im Inland bekannte Wechselrichtermarke INOVANCE wird übernommen. Der Wechselrichter verfügt über ein hocheffizientes Schaltungsdesign und eine leistungsstarke Recheneinheit, was eine effiziente Energieumwandlung ermöglicht und den Betrieb der Geräte energieeffizienter und umweltfreundlicher macht. Darüber hinaus bietet dieser Wechselrichter mehrere Steuerungsmodi wie Induktionsvektorsteuerung, Schaltvektorsteuerung und Vektorerregungssteuerung, mit denen in verschiedenen Lastszenarien effiziente und energiesparende Steuerungseffekte erzielt werden können.

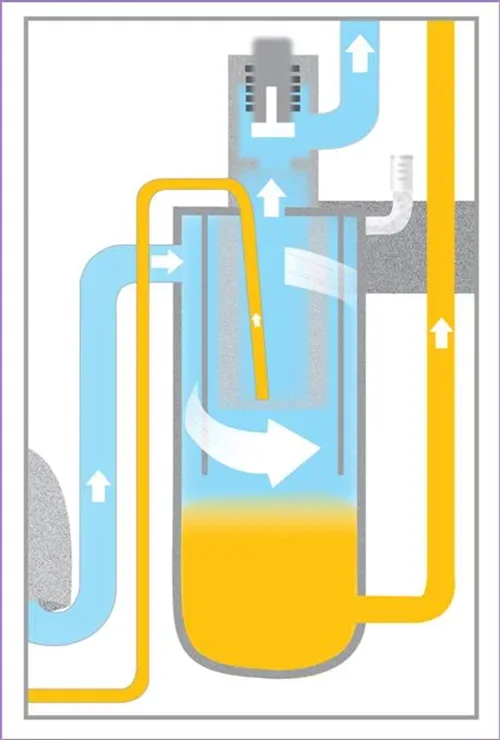

Öl- und Gastrennsystem:

Der Hanbell-Ölabscheidekern verfügt über ein Design mit einer extrem großen Filterfläche. Die Druckluft tritt tangential in den Öltank ein und rotiert mit hoher Geschwindigkeit. Unter der Wirkung von Schwerkraft und Zentrifugalkraft wird das Öl herausgeschleudert und sinkt entlang der Tankwand auf den Boden. Anschließend erfolgt eine weitere Filterung durch den Filterkern, sodass die Druckluft nach der Filterung einen Ölgehalt von ≤ 3 PPM aufweist, was die Luftqualität gewährleistet.

Öl- und Gaspipelinesystem:

Das weichdichtende O-Ring- und ED-Ring-Design stellt sicher, dass keine Leckage in der Rohrleitung auftritt. Der Ölkreislauf ist aus Edelstahl gefertigt und zeichnet sich durch eine robuste, elegante Struktur und hohe Zuverlässigkeit aus, wodurch das Auftreten von Rost in der Rohrleitung wirksam verhindert wird.

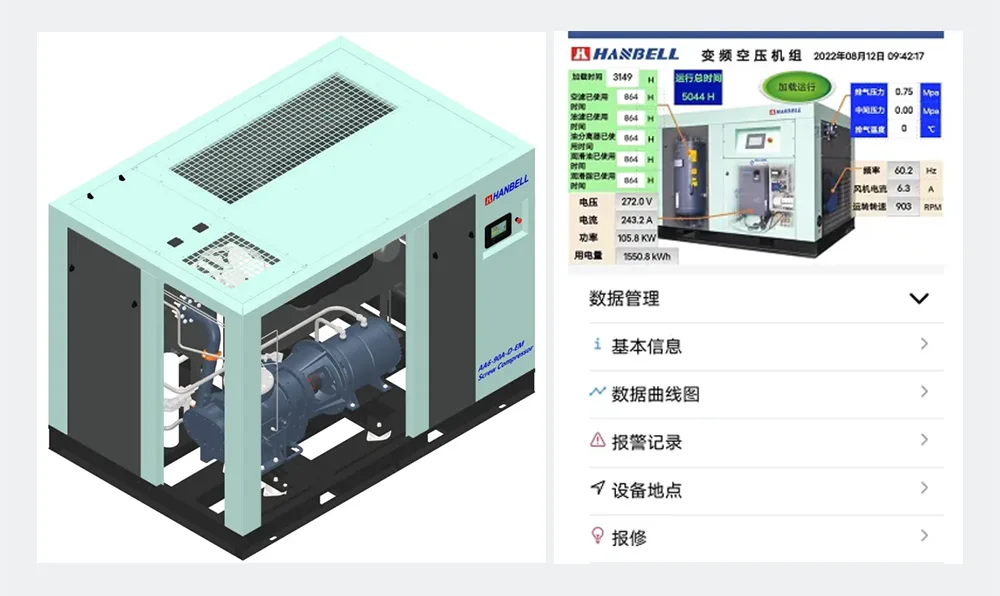

Hanbell Cloud Service System:

Die zweistufigen Schraubenluftkompressoren mit variabler Frequenz und Kompression von Hanbell sind alle mit einem Cloud-Service-System ausgestattet. Durch die Internet-of-Things-Technologie werden Funktionen wie Fernüberwachung, Fern-Kundendienst, Fehleralarm und Gerätestandortverfolgung realisiert. Durch eine umfangreiche Datenanalyse wird eine objektive Datenbasis für die Verbesserung, Wartung und den Gesundheitszustand der Ausrüstung bereitgestellt.
